石英砂作為玻璃、陶瓷、鑄造、建材及電子工業的關鍵原料,其生產對設備的專業性要求極高。一條完整的石英砂生產線通常包含破碎、篩分、洗選、脫水、干燥、分選等多個環節,每個環節都依賴于特定的礦山機械設備。以下是石英砂生產過程中涉及的主要設備及其功能詳解。
一、破碎設備:粗破與細碎
石英石原礦硬度高(莫氏硬度7),因此破碎是首要且關鍵的工序。
- 顎式破碎機:用于初級粗碎,將大塊原礦破碎至中等粒度(通常小于150mm)。其結構堅固,處理量大,是生產線的“開路先鋒”。

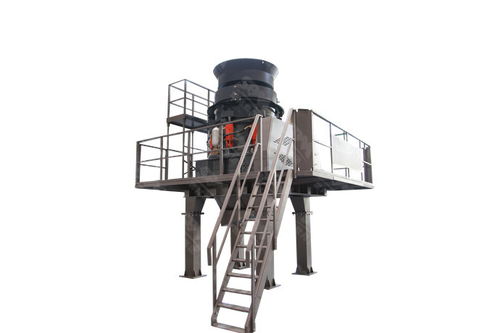

- 圓錐破碎機/反擊式破碎機:用于二級中細碎。對于高純度要求,多選用層壓破碎原理的圓錐破碎機,它破碎力強、磨損小、產品粒形好,能有效減少過粉碎。反擊破則適用于中等硬度或對粒形有特殊要求的場合。
- 制砂機(立軸沖擊式破碎機):核心的細碎與整形設備。通過“石打石”或“石打鐵”原理,將細碎后的物料進一步加工成0-5mm的機制砂,并優化顆粒形狀,提高堆積密度。
二、篩分與分級設備:控制粒度
- 振動篩:生產線的主力篩分設備,包括圓振篩、直線篩等。用于在破碎前后對物料進行分級,分離出合格粒度的產品,并將超粒物料返回再破碎。多層篩網可同時產出多種規格產品。
- 氣流分級機:對于高精度(如電子級硅微粉)石英粉,需使用氣流分級機進行精細分級,可分離出數微米至上百微米的不同粒度段產品。
三、洗選與提純設備:去除雜質
這是提升石英砂品質(尤其是SiO2含量)的核心環節。
- 輪斗式洗砂機/螺旋洗砂機:主要去除砂石表面的泥土、粉塵和微量雜質。結構簡單,耗水量小,是常見的擦洗設備。
- 擦洗機(機械擦洗或棒磨擦洗):通過機械強力摩擦,剝離石英顆粒表面的薄膜鐵和粘結雜質。
- 磁選機:去除石英砂中的磁性礦物(如赤鐵礦、磁鐵礦、機械鐵)。高梯度強磁選機對弱磁性雜質去除效果顯著,是生產高純砂的關鍵設備。
- 浮選機:用于去除石英砂中的長石、云母等非磁性伴生礦物,通過藥劑使其與石英分離,進一步提高純度。
- 酸洗罐(化學提純):對于半導體、光伏等高端應用,需使用耐酸容器進行酸浸(通常使用鹽酸、硫酸或氫氟酸),以溶解絕大部分非石英雜質,獲得99.9%以上的超高純石英砂。
四、脫水與干燥設備
- 脫水篩:洗選后物料含水率高,需用高頻脫水篩進行初步脫水。
- 旋流器組:利用離心力進行高效濃縮和分級。
- 帶式壓濾機/廂式壓濾機:用于細顆粒物料(如浮選后礦漿)的深度脫水,形成濾餅。
- 干燥機(回轉烘干機、三回程烘干機等):將脫水后的砂子烘干至所需水分(通常<0.5%-1%),便于儲存和運輸。
五、粉塵收集與環保設備
鑒于破碎篩分環節產生大量粉塵,必須配備:
- 脈沖袋式除塵器:高效收集各揚塵點的粉塵,確保工作環境清潔并符合環保標準。回收的微細石英粉也可作為副產品。
設備選型與生產線配置要點
配置生產線時,需綜合考慮:
- 原礦特性:硬度、粒度、雜質成分與含量。
- 產品要求:目標粒度、純度(SiO2含量)、產量。
- 投資與運行成本:高端提純設備(如磁選、浮選)投資大,但產品附加值高。
- 自動化程度:現代大型生產線普遍采用PLC集中控制,實現高效穩定運行。
典型工藝流程示例:
原礦 → 顎式破碎機(粗碎)→ 圓錐破碎機(中碎)→ 制砂機(細碎整形)→ 振動篩(篩分)→ (不合格料返回)→ 洗砂機/擦洗機 → 磁選機 → 浮選機(如需)→ 脫水篩/壓濾機 → 干燥機 → 氣流分級(如需)→ 成品倉儲。
石英砂生產設備是一個技術密集型的系統。從基礎建材用砂到高附加值的電子級、光伏級用砂,設備的技術復雜性和投資成本差異巨大。科學選型與合理配置,是保證產品質量、提升經濟效益和實現綠色生產的關鍵。
